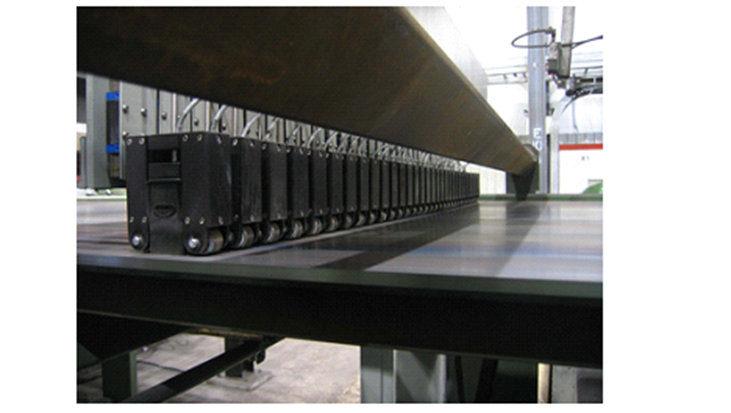

钢板自动探伤系统

钢板按800×6000计算，厚度为200mm，完成一张钢板的探伤周期大约为10~~25分钟，不包括上下料时间。

探伤方式：采用局部水浸进行对钢板分层探伤。扫查方式为往复式扫查方式。

系统基本结构为：探伤主机部分、电控操控部分、供水系统、机械结构部分、探伤系统部分、喷枪报警系统

系统主要参数：

检测缺陷：分层、夹杂、气孔等。

板端（尾）盲区为：≤50mm（一侧）

检测厚度范围为：20~200mm

探头有效扫查宽度为：≥15mm（单个探头）

边探盲区≤20mm

探伤速度≤12米/分钟（车走一回的速度）

水层厚度范围：70~100mm
