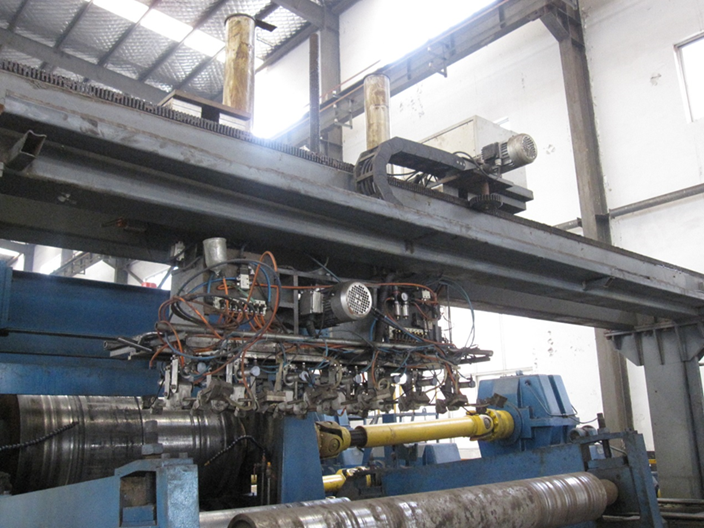

锻轧钢棒（方形棒材）在线探伤检测系统

1、工件标准：《GB/T 4162-2008锻轧钢棒超声检测方法 》。《GB/T 6402-2008 钢锻件超声检测方法 》。

2、钢级：Q235、Q355、Q390、Q460等。

3、工件规格：方钢140x140mm、170x170mm。

4、环境温度：5℃~40℃，环境湿度：20%~90%。

5、工件表面状态：锻轧钢棒，表面无严重锈蚀，氧化皮、油污及硬性残留物等。

6、工件表面温度：≤80°。

7、钢管弯曲度：≤0.2%L。

8、检测速度：6米/分。

探伤工艺：

1、检测项目：锻轧钢棒的中心裂纹、分层、未熔合、气孔、夹杂等缺陷进行连续性超声波检测。

2、检测范围：工件内部100%检测。暂不考虑工件4个圆弧角，工件四角圆弧为检测盲区。

3、检测灵敏度：《根据GB/T 6402-2008 钢锻件超声检测方法 》

4、检测方法：采用纵波水浸法。

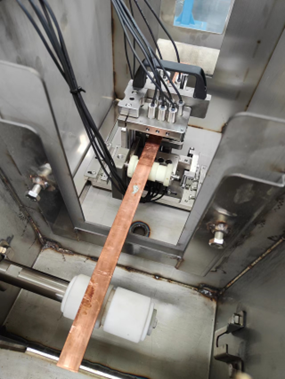

本方案是针对在线铜排自动化探伤而设计的，采用两组不同的探伤方式进行组合，分别为超声探伤和涡流探伤方式，内部探伤为超声探伤，表面及近表面探伤为涡流探伤，两种探伤为互补方式，超声系统基于超声波水浸穿透式探伤原理，涡流系统基于多频涡流检测方式。

超声系统通道总数为8通道，涡流系统为2通道。水浸直探头进行对向布置。

系统的性能指标

1、探伤速度：v1≥8米/分钟；

2、适用铜排板宽：≤21mm；

3、适用厚度：≤20mm；

4、灵敏度：φ1mm平底孔（超声）；φ1mm孔（涡流）；

5、重复覆盖率：15%；
